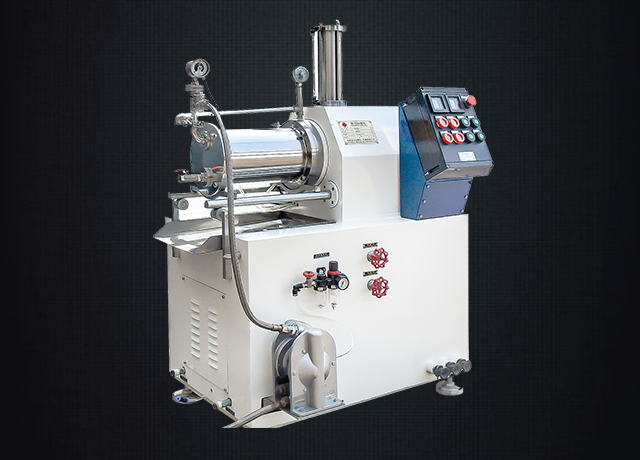

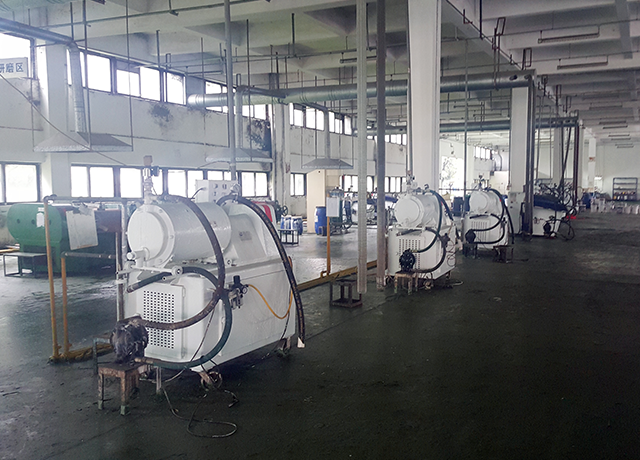

單機介紹
應用范圍：TGM-SW盤式砂磨機廣泛應用于水性、低粘度物料的工業級生產。
物 料：分散染料、還原染料、水性色漿、有機顏料、農藥等其他中低黏度物料。
出料粒度：D90<1μm 進料粒度：D90＞200um(0.1μm)
PC-SW盤式砂磨機廣泛應用于水性、低粘度物料的工業級生產。本系列機型采用離心篩網式出料結構，設備單位時間內流量更大，成品產量更高，在工業生產中可實現單機循環研磨，單機倒缸研磨，雙機串聯研磨等不同研磨工藝。優化過的盤式結構及出料結構使得成品研磨細度更好，粒度分布更加均勻，可達到D90<1μm。性能特點
機封性能穩定機封是一個獨立系統，避免設備抖動和主軸受到扭矩發生變化時對機封產生影響；機封選用固定外流式，基準設計在機封內部，避免了傳統浮動式性能不穩定、內流式物料容易污染冷卻液等造成機封性能不穩定。 |
人性化操作與貼心設計驅動系統采用通廣機械專有調節方式，保養和檢修非常方便；管路快接連接方式，方便拆卸；配有防凍裝置，為北方冬季低溫地區的設備使用提供保障；進料口配有過濾裝置，避免物料中含有雜質造成輸送泵堵塞等。 |
高效的冷卻系統通過下述幾個方面更好的控制溫度，筒體導流通道經過精密計算，冷卻無死角、冷卻充分；皮帶輪選用高傳導率材質，溫度不會傳導給物料；壓力平衡罐、端蓋等多重冷卻。 |
高效研磨本機采用特殊研磨盤結構，按一定順序排列，克服了傳統研磨機研磨介質分布不均、低轉速撥不動研磨介質的缺點，使研磨介質能夠得到最大的能量傳遞，研磨效率高，無死角。 |
工作原理
主電機V型皮帶帶動主軸轉子作高速轉動，而轉子上帶動研磨介質高速運動從而產生極大的沖擊、磨擦和剪切力使物料得以被充分研磨和混合。密封部分采用了精密可靠的德國進口機械密封，具有高度的可靠性和耐用性，研磨筒體內完全密閉，避免了空氣的混入，防止了氣泡的產生和助劑的揮發，大大減輕了環境污染。出料部分采用外置式靜態篩網分離研磨介質和被研磨物料，篩網皆為國外進口高精度耐磨篩網，故研磨介質不會堵嵌在縫隙中，達到較長的使用壽命。
技術參數
技術參數
|
電器驅動部分 |
||||||||||||
|
額定電壓 |
電機功率 |
品牌軸承 |
驅動方式 |
電機額定轉速 |
主軸轉速 |
線速度 |
||||||
|
380V-50HZ |
5.5kw隔爆型三相異步電機IP55級 |
SKF/NSK |
皮帶輪-恒定速度 |
0-1450轉/分 |
0-1100轉/分 |
8-16m/s |
||||||
|
控制系統部分 |
||||||||||||
|
控制系統 |
調速方式 |
保護裝置 |
||||||||||
|
380V-50HZ |
變頻調速 |
壓力感應保護裝置：桶內因阻塞等異常壓力過高的情況時，主機自動停機；
液位過低保護：如機械密封泄露，造成冷卻吊桶內無冷卻液，主機自動關機；
溫度感應保護：桶內溫度過高，主機自動關機。 |
||||||||||
|
研磨筒體部分 |
||||||||||||
|
筒體容積 |
介質粒徑 |
進料方式 |
出料方式 |
|||||||||
|
5L |
0.2-2.0mm |
通過隔膜泵輸送 |
動態間隙分離 |
|||||||||
|
外觀尺寸部分 |
||||||||||||
|
量產范圍(L/h) |
重量 |
顏色 |
||||||||||
|
20-100 |
約1100kg |
以本廠實際生產顏色為準 |
||||||||||
