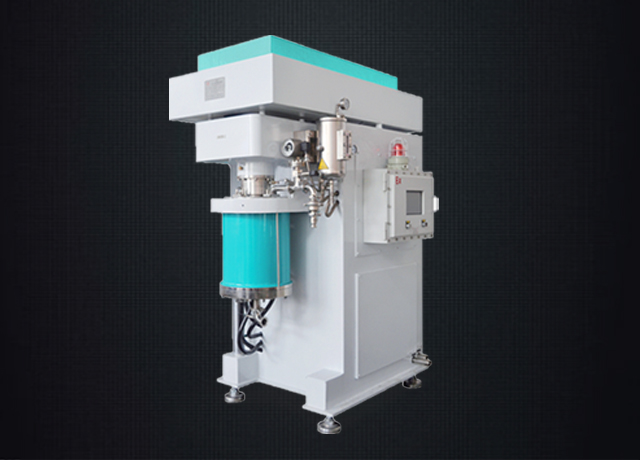

單機介紹
應用范圍：帶有鮮明色彩和高分辨率的時尚手機、TFT屏或筆記本電腦、以及大量時尚汽車漆和色彩鮮明的涂料的杰出質量實顯著該機型優秀的分散特性。被更多地應用在油漆和清漆、農用化工、油墨、化工、造紙和納米科技領域。
物 料：汽車漆、油漆、清漆、農用化工、油墨、色漿、造紙和納米科技領域。
出料粒度：D90<100nm(0.1μm) 進料粒度：D90＞100nm(0.1μm)
DCD高流量珠磨機體積小，產品軸向流動，能量密度高達4 kw/L。能量由緊密交迭的棒釘攪動直徑 0.3—1.5 mm 的研磨珠完成導入。 DCD高流量珠磨機系列的特點是串聯細長的加工區域并且內部的研磨介質可在內加工區域的上端通過離心力分離出來而進行再循環。為防止磨損，卸料分離篩網裝在定子上部。
性能特點
|
高能研磨，質量優越
超高的載荷強度結合細小的研磨介質可實現真正的研磨或強力分散顆粒至亞微米或納米級別。研磨筒體內設兩個細長的環形研磨區域，使產品的粒徑分布極窄。
|
研磨腔容量小，產量高
高能量密度在較短時間內影響了所需輸入的能量密度。從而可在體積小、易于清潔的研磨腔內獲得較高的凈生產率。
|
|
保護熱敏型產品
內外定子圓筒及折轉底部作為強力冷卻表面。 DCD型珠磨機轉子也帶有冷卻，在研究與生產中取得更高的質量。
|
理想的再循環模式
內部研磨介質通過離心力的再循環方式可防止研磨介質壓迫附近的卸料篩網。從而實現高流量的經濟型再循環操作。
|
工作原理
主電機V型皮帶帶動主軸轉子作高速轉動，而轉子上帶動研磨介質高速運動從而產生極大的沖擊、磨擦和剪切力使物料得以被充分研磨和混合。密封部分采用了精密可靠的德國進口機械密封，具有高度的可靠性和耐用性，研磨筒體內完全密閉，避免了空氣的混入，防止了氣泡的產生和助劑的揮發，大大減輕了環境污染。出料部分采用外置式靜態篩網分離研磨介質和被研磨物料，篩網皆為國外進口高精度耐磨篩網，故研磨介質不會堵嵌在縫隙中，達到較長的使用壽命。
技術參數
|
電器驅動部分 |
||||||||||||
|
額定電壓 |
電機功率 |
品牌軸承 |
驅動方式 |
電機額定轉速 |
主軸轉速 |
線速度 |
||||||
|
380V-50HZ |
45kw隔爆型三相異步電機IP55級 |
SKF/NSK |
皮帶輪-恒定速度 |
0-1450轉/分 |
0-1100轉/分 |
8-16m/s |
||||||
|
控制系統部分 |
||||||||||||
|
控制系統 |
調速方式 |
保護裝置 |
||||||||||
|
380V-50HZ |
變頻調速 |
壓力感應保護裝置：桶內因阻塞等異常壓力過高的情況時，主機自動停機；
液位過低保護：如機械密封泄露，造成冷卻吊桶內無冷卻液，主機自動關機；
溫度感應保護：桶內溫度過高，主機自動關機。 |
||||||||||
|
研磨筒體部分 |
||||||||||||
|
筒體容積 |
介質粒徑 |
進料方式 |
出料方式 |
|||||||||
|
30L |
0.2-2.0mm |
通過隔膜泵輸送 |
動態間隙分離 |
|||||||||
|
外觀尺寸部分 |
||||||||||||
|
量產范圍(L/h) |
重量 |
顏色 |
||||||||||
|
3000 |
約2000kg |
以本廠實際生產顏色為準 |
||||||||||
